激光波長測量
概 要
隨著激光在工業加工、通信、測量、以及醫療科研等眾多領域越來越廣泛的應用，方便快捷的測量激光器波長已經成為一種迫切的需求。目前測量激光波長參數的儀器大致分為三類，一類是波長計，功能簡單，操作方便，精度也比較高，但是一般只能讀出波長數據，當激光器是多波長或者光譜較寬時，測量有可能不準確；一類是掃描F-P腔，主要是研究激光器的光譜形狀，一般不給出波長的絕對數值；還有一類就是光譜儀，它給出激光的絕對波長值也給出激光光譜的形狀。
本文以荷蘭Avantes公司的微型光纖光譜儀AvaSpec-ULS4096CL-EVO為例，介紹微型光譜儀在測量激光波長方面的應用。AvaSpec-ULS4096CL-EVO高分辨率光譜儀非常適合測量連續和脈沖激光的波長和相對強度，而且由于探測器具有9微秒的電子快門功能，因此動態范圍非常大。對于高功率激光，可選用積分球或余弦校正器來衰減入射光，以避免探測器飽和。
1.1 儀器原理
荷蘭Avantes公司的AvaSpec-ULS4096CL光纖光譜儀，采用對稱式光路設計，焦距75mm，包括光纖接頭（標準SMA接口）、準直鏡、衍射光柵、聚焦鏡和4096像素線陣CMOS探測器，波長范圍200-1100nm，分辨率高達0.04nm，提供USB3.0接口、高速網口和I/O外觸發同步接口。
圖1 AvaSpec-ULS4096CL光譜儀的光學平臺
2.1.1 多通道間同步采樣
AvaSpec-ULS4096CL光譜儀可以配置成雙通道或多通道，整臺光譜儀采用主從通道控制，各通道間可實現真正意義上的同步數據采集。由于每個通道均包括一個獨立的光學平臺，各通道的光譜分辨率和光譜范圍都可以靈活選擇。我們既可以選擇多個通道覆蓋全部的200～1100nm波長范圍，也可以只覆蓋紫外部分、可見或近紅外部分，如何選擇完全取決于用戶的興趣和需要。比如綠光激光器用戶可以選擇覆蓋532nm和1064nm兩個波長附近的波段就足夠了。這樣就在很經濟的成本下獲得了足夠的分辨率。
2.1.2 強大的歷史通道功能
在AvaSoft-FULL軟件中的歷史通道功能，使我們可以很方便的監視激光波長、幅值、半寬值（FWHM）等參數隨時間的變化，甚至我們還可以自定義一些參量，并觀察它們隨時間的變化，軟件可以允許您同時監測多個輸出參數隨時間的變化。
2.2 測量方法
測量激光波長是光譜儀基本的一項應用。使用時只要按照如下步驟即可：
1．安裝軟件AvaSoft-FULL
2．使用USB線或網線將光譜儀與計算機連接。
3．使用光纖將待測光信號耦合進光譜儀，運行軟件就可以得到光譜數據。如下圖所示：

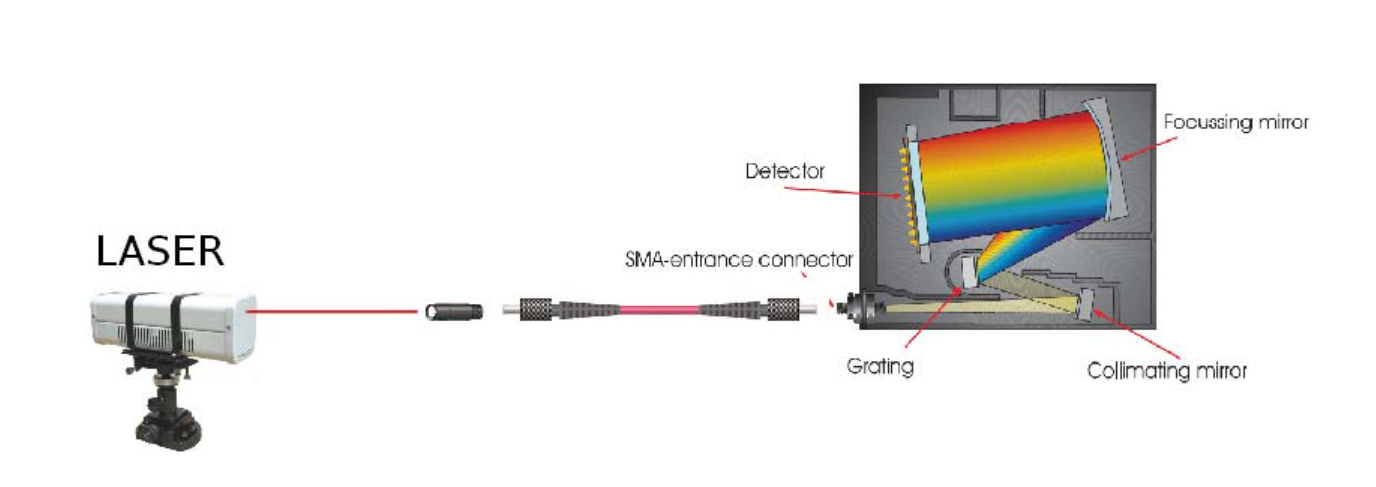

圖2 激光波長測量示意圖
2.2.1 連續激光器
對于連續激光器來說，測量尤為簡單。運行軟件后，設置合適的積分時間，如下圖所示，就可以得到一個合適的光譜圖。為了使測量的激光峰值波長更為準確，需要正確的設置光譜儀的Smoothing及Spline設置，具體可以按照軟件手冊中的說明操作。在測量激光時應該注意的是，由于激光功率都很強，一般不直接把激光耦合進光纖，而是將激光打在一個屏上，使用光纖接受從屏散射的激光信號就可以了。
2.3.2脈沖激光器
對于重復頻率比較高（比如100Hz以上）的脈沖激光，可以使用把它當成一個連續激光來測量。而重復頻率比較低，或者個別的需要測量單脈沖的情況下，為了準確地和激光脈沖同步，光譜儀盡量工作在外觸發模式下。
2.3.3監測激光波長隨時間變化

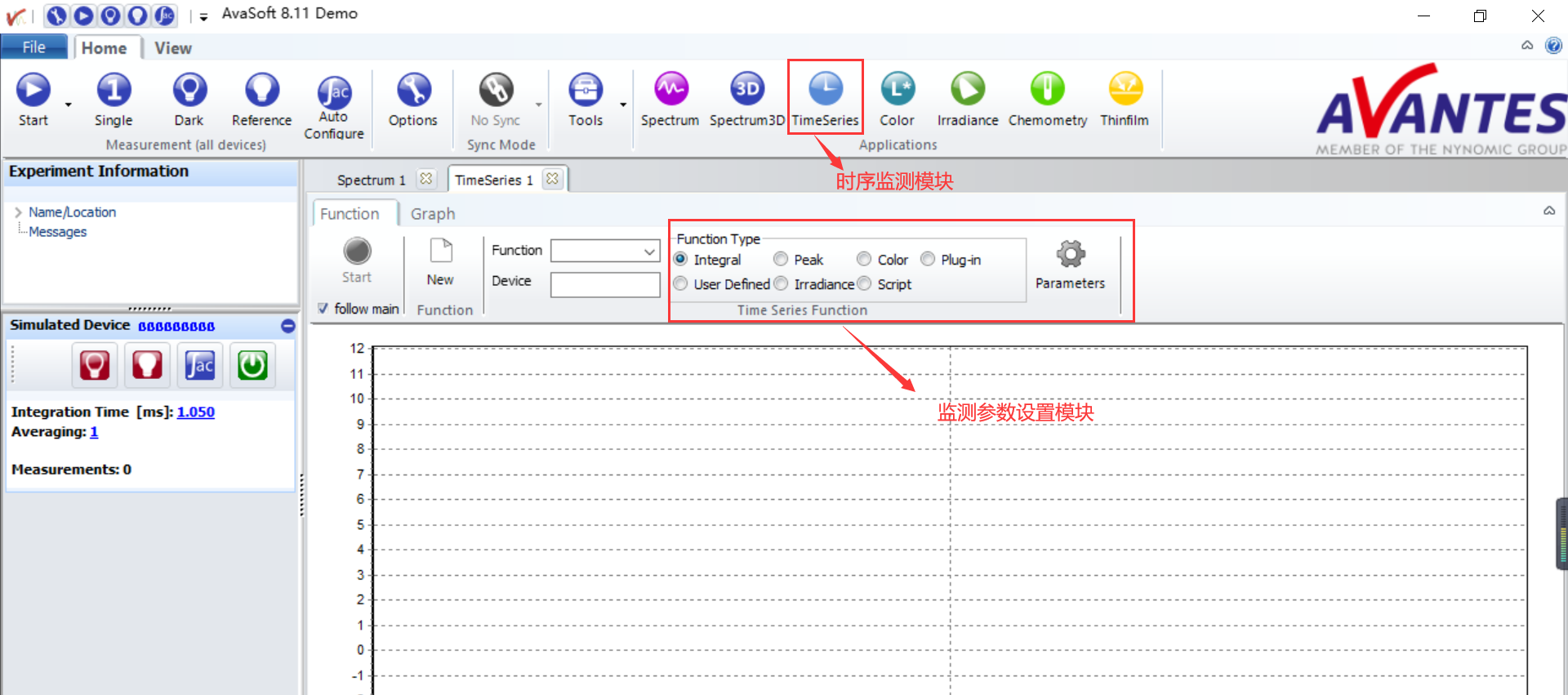

要監測激光波長隨時間的變化，只需要在軟件中打開 TimeSeries模塊，設置希望監測的參，就可以看到激光波長，峰值，強度等設置參數隨時間變化的曲線了。軟件還能夠允許您多窗口同步工作，同時監測多個參數隨時間的變化。
3．結論
使用AvaSpec-ULS4096CL光譜儀進行激光波長測量，具有功能強大，性價比高、測量精度高、測量速度快、操作簡單等特點，而且體積小巧，方便集成到系統中進行在線監測。同時Avantes還能夠為您提供更多的選擇，如體積更?。〒淇伺拼笮。┑墓庾V儀CompactLine系列；近紅外波段（1000-2500nm）光譜儀NIRLine系列，超快光譜儀（5000幅/秒）Fast系列等。如您有更多需求，請您聯系我們的技術工程師，我們會為您提供完善的光譜學解決方案。
